基于C#.NET的Windows窗体编程之WinForms布局简介

通过前两篇文章的学习，已经对基于.NET的Windows窗体编程有了初步认识，可以独立创建应用程序。然而在实际应用开发中，软件能否吸引用户，除了实现必需的功能以外，UI布局设计也很重要，如整体风格，操作便捷性，以及符合大部分人的使用习惯等，合理的布局不仅可以有效的利用空间，还能提高软件使用效率。今天我们主要介绍WinForm编程中的布局容器相关控件，仅供学习分享使用，如有不足之处，还请指正。

布局容器概述

在WinForms框架中，容器控件都具有Controls属性，它表示一个Control实例的集合，通过此属性可以访问其包含的子控件。布局容器可以对控件进行明显的分组，那为什么要对控件进行分组呢？它主要有以下三个好处：

为了实现清晰的用户界面，对相关表单元素进行视觉分组。
为了创建程序化分组（例如对单选按钮）。
用于在设计时将控件作为一个单元移动。

根据功能类型以及布局方式进行划分，布局容器控件主要有以下几种：

Panel，用于分组和布局其他控件，支持滚动条。
GroupBox，带标题的容器，用于逻辑分组。
SplitContainer，可调整大小的分隔窗格，用于分栏布局。
TabControl，多标签页容器，切换不同内容区域。
FlowLayoutPanel，流式布局容器，自动排列子控件。
TableLayoutPanel，表格布局容器，支持行和列的定义。

接下来将分别介绍各个容器控件，以及它们之间的异同之处。

GroupBox

GroupBox是一个带标题的分组控件，此控件用于为其他控件提供明显的分组，通常可以使用GroupBox按功能细分窗体。GroupBox关键属性：

Text，用于设置GroupBox的标题。
Name，用于设置控件的唯一标识名称，它在当前窗体中唯一标识控件的能力。
Enable，用于设置容器控件是否启用，如果设置为否，则其子控件也会被置为不可用。
Visible，用于设置控件是否显示在Form窗体中。

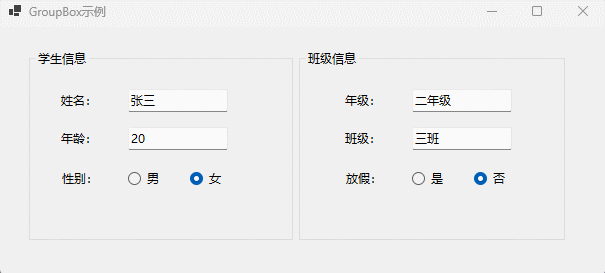

在Form窗体中添加GroupBox，和其他控件一样，可以从工具箱拖动一个GroupBox到Form窗体中，GoupBox作为容器控件，和其他普通单一功能控件一样，具备Size，Location等属性，可以用于设置大小，GoupBox的起始位置等信息。在本示例中，同一个Form窗体中，创建两个GroupBox，分别表示学生信息，班级信息，可以清晰的从视觉上进行区分，如下图所示：

在上述示例中，学生信息GroupBox中的性别，用RadioButton进行表示，同时班级信息GroupBox中的放假，也用RadionButton进行表示，可以看出同一个GroupBox中的RadioButton是互斥的，如男/女，是/否只能有一个被选中；而分别处在两个GroupBox中的RadioButton则相互独立，互不干扰，如性别的选择，不会影响到放假的选择，这就是容器的另一个作用：程序化分组。

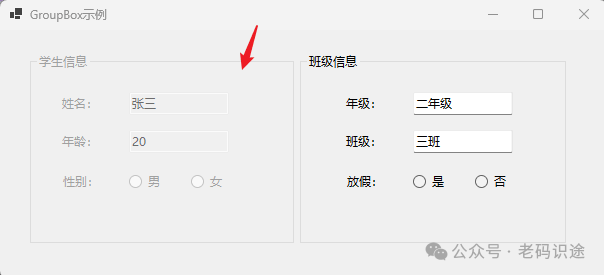

如果GroupBox的Enable属性设置为False，则控件及其子控件均不可用，如下所示：

注意：GroupBox本身不包含滚动条，如果子控件的位置超过了GroupBox容器的大小，则会自动裁切。

Panel

Panel是一个不带标题的面板，此控件和GroupBox功能类似，主要用于为其他控件提供明显的分组。Panel控件的关键属性：

AutoScroll属性，是否自动显示滚动条。若要显示滚动条，请将 AutoScroll 属性设置为 true
BackColor，背景色，设置所包含的控件的背景色，如标签和单选按钮。
BackgroundImage，背景图像，如果设置了该 BackgroundImage 属性，图像将显示在包含的控件后面。
BorderStyle，边框样式，它是一个枚举类型，主要有三个值：没有可见边框（None）、纯线（FixedSingle）或阴影线（Fixed3D）。

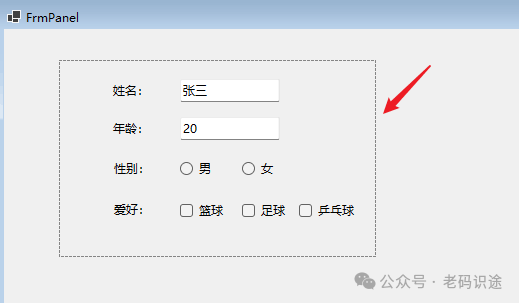

在Visual Studio中进行窗体设计时，Panel控件会有一个虚线边框，用于标识Panel控件的有效范围，如下所示：

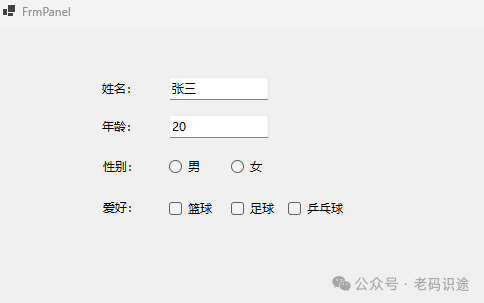

当实际运行起来时，是不带边框的，如下所示：

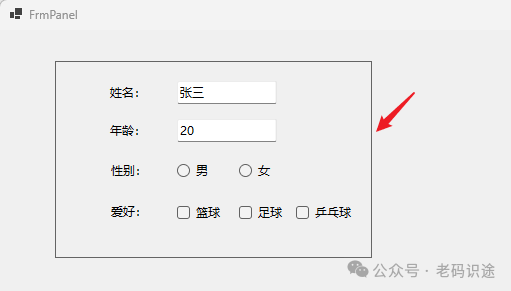

如果需要设置Panel容器的边框，可以设置BorderStyle属性，默认为None，表示无边框，设置为纯线（FixedSingle），效果如下所示：

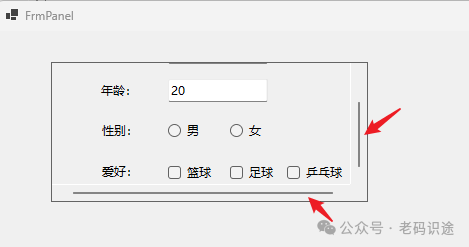

如果Panel中子控件的位置大于Panel控件的大小，默认是会自动裁切，不显示滚动条；如果需要显示滚动条，则需要设置AutoScroll属性为true，如下所示：

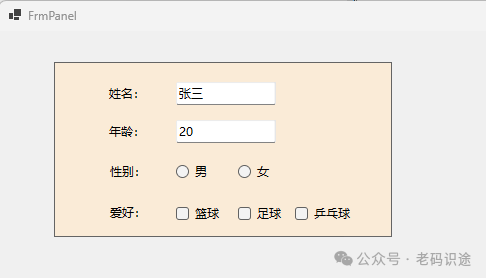

Panel控件设置背景色，同时会将背景色应用到其所包含的子控件中（如：Label，RadioButton，CheckBox等），如下所示：

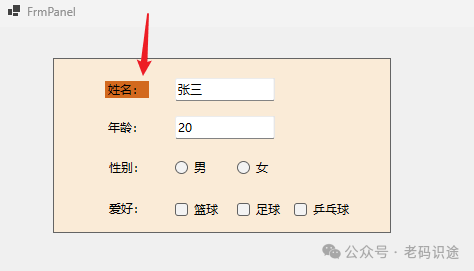

如果不想子控件和Panel容器控件背景色保持一致，则需要单独设置子个控件的背景色，如下所示：

注意：默认添加的Panel控件，是不自动填充到Form窗体中的，如果需要自动填充窗体，则需要设置Panel的Dock属性为Fill。

SplitContainer

SplitContainer控件可以被视为一个组合控件，它由一个可移动条分隔成两个面板。当鼠标指针位于条上时，指针的形状会改变，以指示该条是可移动的。此控件可以创建复杂的用户界面，如上下布局，左右布局等常见形式；SplitContainer关键属性如下所示：

Orientation属性决定了拆分器的方向，当此属性设置为 Vertical时，拆分器从上到下运行，创建左右面板。
FixPanel属性确定在调整 SplitContainer控件大小后，哪个面板将保持固定大小。
IsSplitterFixed 属性确定拆分器是否可由键盘或鼠标移动。
SplitterDistance 属性确定从左边缘或上边缘到可移动拆分条之间的距离（以像素为单位）。
SplitterIncrement 属性确定拆分器可由用户移动的最小距离（以像素为单位）。
SplitterWidth 属性确定拆分器宽(厚)度（以像素为单位）。
SplitterMoving 事件，拆分器移动时发生。
SplitterMoved 事件，拆分器移动时发生。

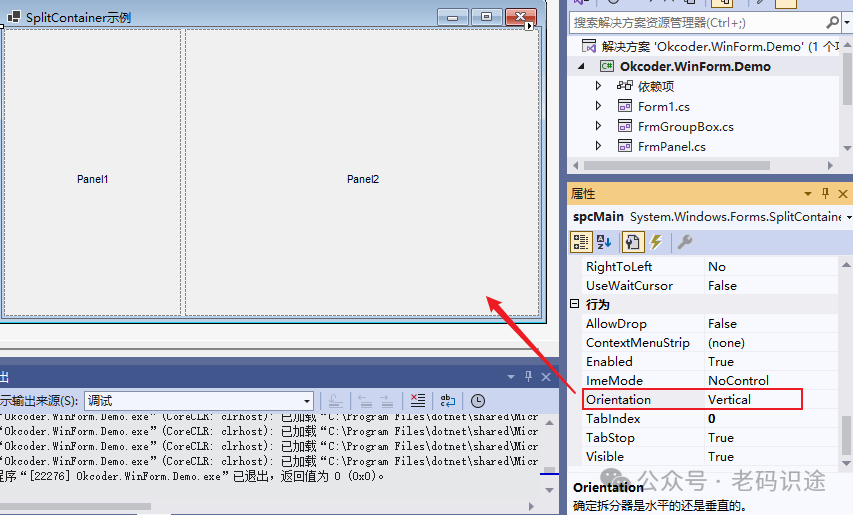

在Form窗体中，默认添加的SplitContainer控件，会自动填充到当前Form窗体中，所以默认Dock属性为Fill。SplitContainer容器的默认Orientation属性为Vertical，创建左右布局，如下所示：

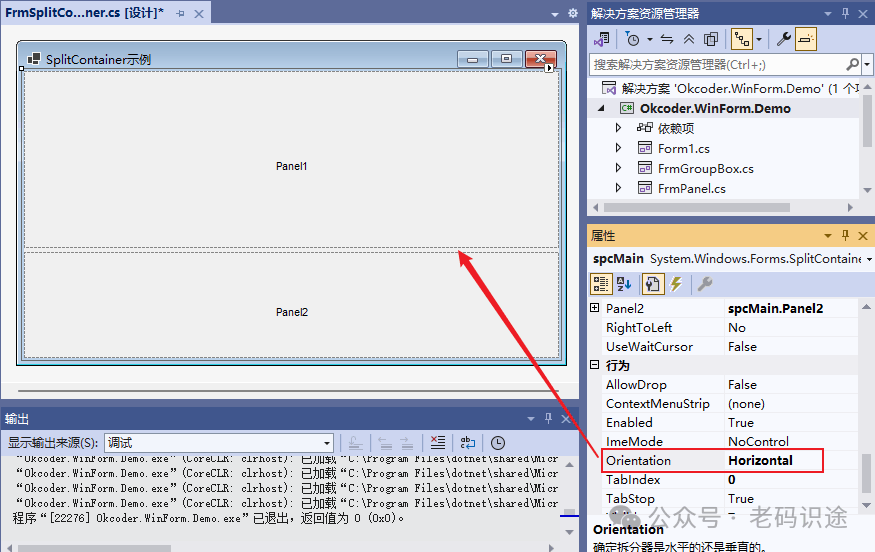

如果需要创建上下布局，则可以设置Orientation属性为Horizantal。如下所示：

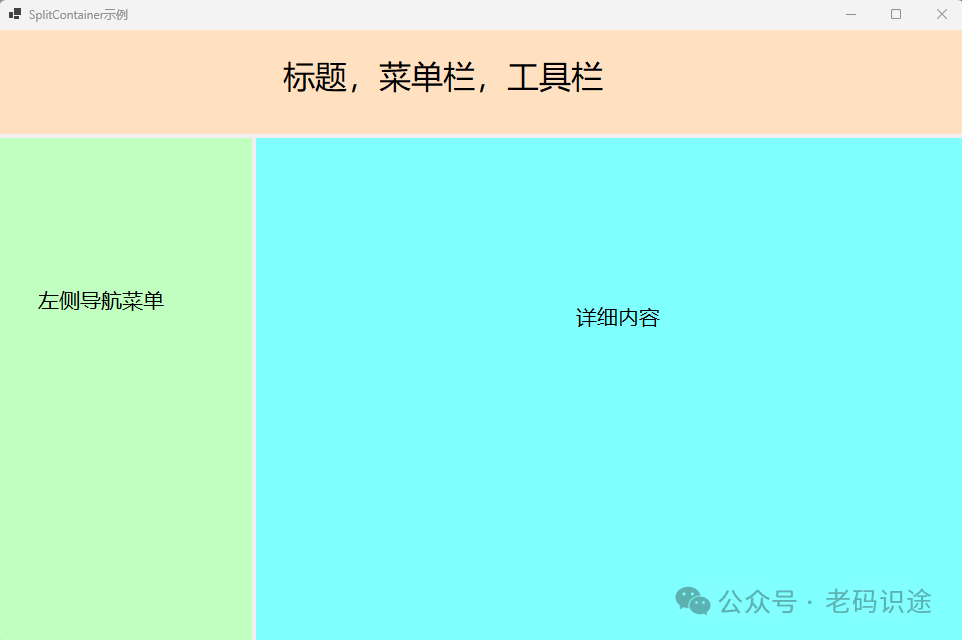

容器控件之间可以进行嵌套，以实现复杂的布局，如：通过两个SplitContainer进行组合，便可以创建经典的上下左右布局，如下所示：

SpitContainer因其便利性，在众多布局容器中应用非常广泛。

TabControl

TabControl控件用于显示多个选项卡，就像笔记本中的分隔线或档案柜中一组文件夹的标签。每个选项卡可以包含图片和其他控件。TabControl的关键属性：

TabPages属性，是TabControl包含的子选项卡集合，每个单独的子选项卡都是一个 TabPage 对象。当单击选项卡时，它会为该Click对象引发TabPage事件。
SelectedIndexChanged 的事件，当用户从一个选项卡切换到下一个选项卡时引发的事件。

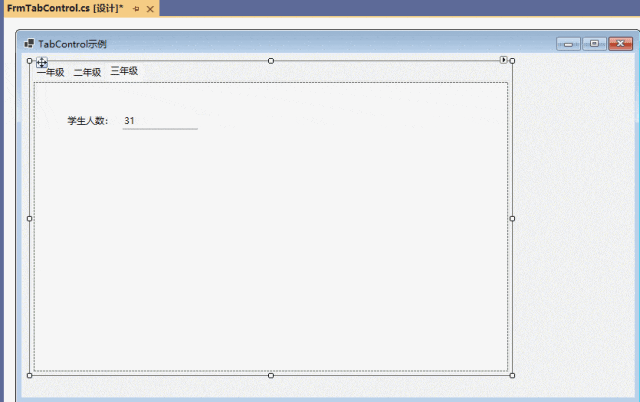

在工具箱中，拖动TabControl控件到Form窗体中，便可以创建TabControl实例。默认创建的TabControl，并不会填充到Form窗体，如果需要填充整个窗体，可以设置Dock属性为Fill。在Visual Studio设计器中，可以点击TabControl右侧的箭头添加和删除选项卡，如下所示：

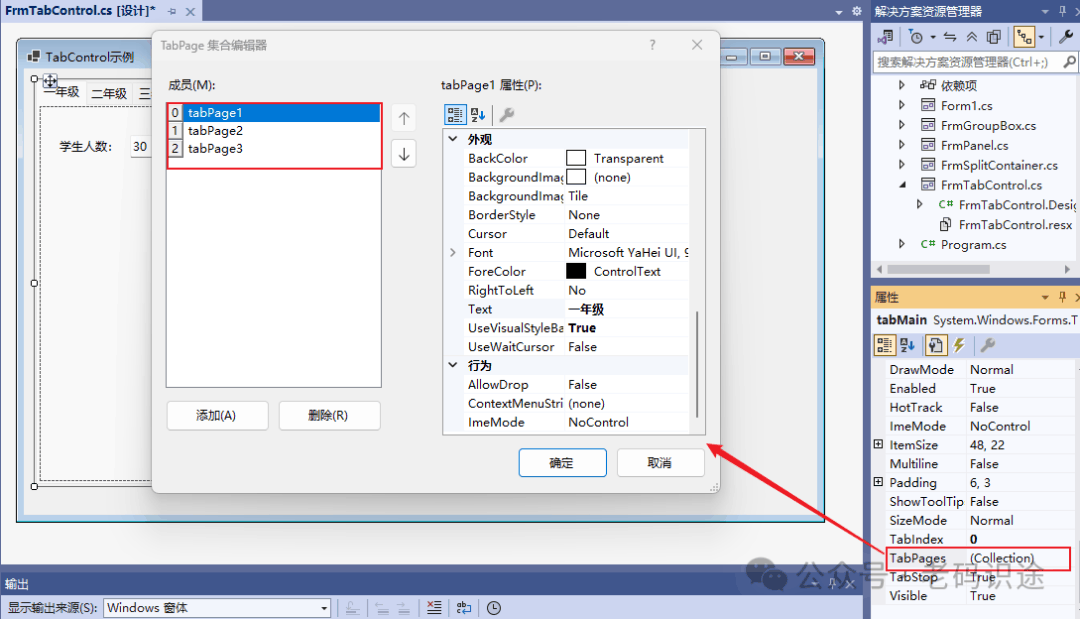

除了上述方式，在选择TabControl实例后，通过属性窗口的TabPages集合编辑器窗口进行添加或删除选项卡，以及修改选项卡的属性等，如下所示：

通过TabPages选项卡编辑器，可以实现如下功能：

添加，删除选项卡。
设置选项卡的属性，如Text属性对应TabControl控件中选项卡的标题
调整选项卡的顺序。

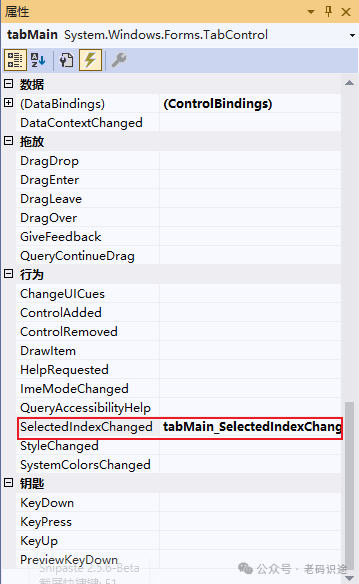

当在TabControl的选项卡之间进行切换时，会触发SelectedIndexChanged事件，可以在此事件中处理需要的业务逻辑，如下所示：

以下代码将提示当前点击的选项卡的索引号：

namespace Okcoder.WinForm.Demo{    public partial class FrmTabControl : Form    {        public FrmTabControl()        {            InitializeComponent();        }
        private void tabMain_SelectedIndexChanged(object sender, EventArgs e)        {            string msg = $"当前选择的是第{this.tabMain.SelectedIndex+1}个选项卡";            MessageBox.Show(msg);        }    }}

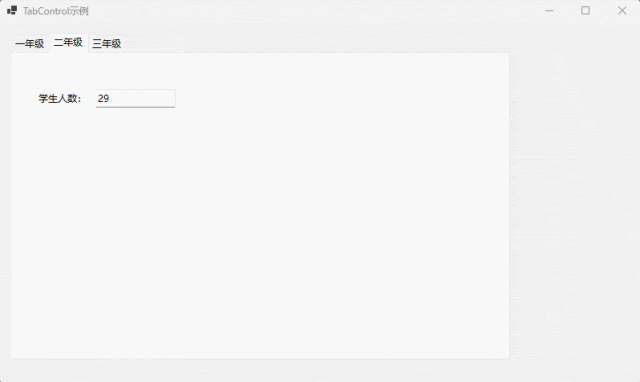

示例效果如下所示：

FlowLayoutPanel

FlowLayoutPanel控件按水平或垂直流方向排列其内容。当行宽或列高不足以显示它的内容时，它的内容可以从一行换到下一行，或从一列换到下一列；或者，可以剪切其内容，而不是进行换行。

FlowLayoutPanel关键属性：

FlowDirection 属性的值来指定流方向，此属性为枚举类型，共有4个选项：LeftToRight(从左到右)，TopDown(从上到下)，RightToLeft(从右到左)，BottomUp(自底往上)，默认为LeftToRight。
WrapContents 该值指示控件是 FlowLayoutPanel 应换行其内容还是允许剪裁内容，true表示换行，false表示裁切。
FlowBreak属性，FlowLayoutPanel的子控件因放置在FlowLayoutPanel容器中而具有的附加属性，用来设置是否终止当前流式布局，并从下一个控件新开启一行。

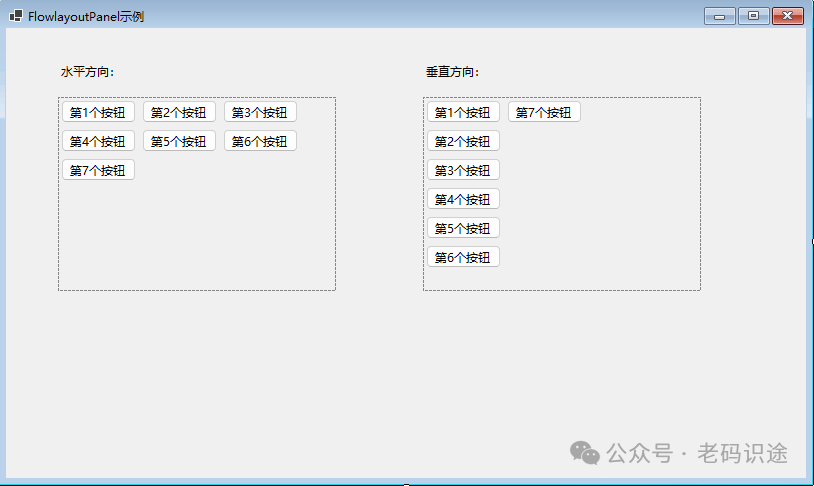

FlowLayoutPanel采用流式布局方式，在一些特定场景下非常实用，FlowLayoutPanel的FlowDirection属性，默认为LeftToRight(左右)，可以手动修改设置为TopToDown(上下)，两种效果如下所示：

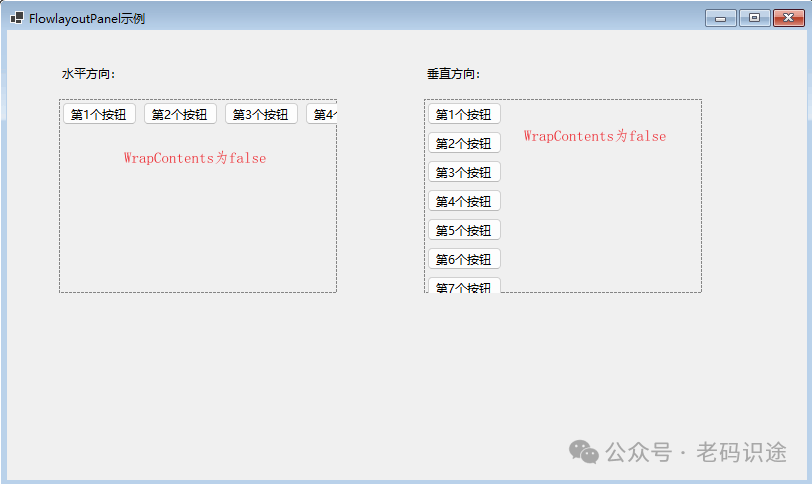

如果WrapContents属性设置为false，则会裁切多余的内容，如下所示：

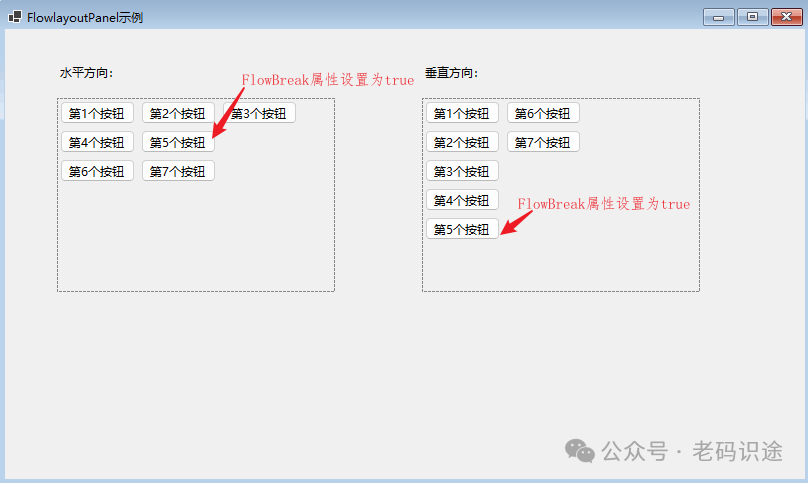

在Visual Studio设计器中，FlowLayoutPanel会显示虚线边框，但是在运行起来后，默认并不显示边框。如果要显示边框，可以设置BorderStyle属性，具体可参考Panel设置边框。FlowLayoutPanel容器中的子控件会默认具有FlowBreak属性，默认为false，如果设置为true，则从当前控件中断流式布局，并从下一个控件新开启一行或列，如将第5个按钮的FlowBreak属性设置为true，效果如下所示：

TableLayoutPanel

TableLayoutPanel 控件在网格中排列其内容。下面几个场景比较适合采用TableLayoutPanel进行布局：

表单中有多个部分按比例调整大小的布局。
将在运行时动态修改或生成的布局，例如基于首选项添加或减去用户可自定义字段的数据输入表单。
应保持整体固定大小的布局。例如，你可能有一个对话框应保持小于 800 x 600，但需要支持本地化字符串。

TableLayoutPanel的关键属性，如下所示：

RowCount，获取或设置表中允许的最大行数。
ColumnCount，获取或设置表中允许的最大列数。

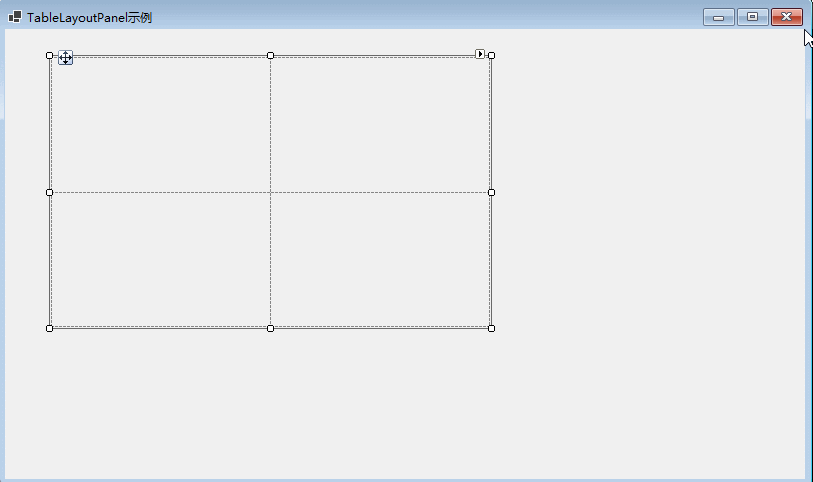

首先在工具箱中，拖入TableLayoutPanel到Form窗体中，默认TableLayoutPanel是两行两列，可以通过控件右边的黑色实心三角，进行快捷添加和删除。在弹出的菜单中，点击“编辑行和列...”，可以打开“行和列样式”对话框，可以设置行列的宽度和高度，宽度高度设置可以有两种形式，如下所示：

Percent：设置当前行/列占整个表格的百分比。
Absolute：绝对值，设置行/列的宽高像素值。
自动调整大小：根据内容自动调整大小，类似于自适应。

具体设置方式如下图所示：

默认情况下，TableLayoutPanel在Visual Studio设计器中显示虚线边框，实际运行起来并不显示，如果需要显示边框，可以设置CellBorderStyle属性，它是一个枚举值，主要有以下值：

None，默认没有边框
Single，单一实线边框
Inset，单一实线下沉边框
InsetDouble，双实线下沉边框
Outset，单一实线凸起边框
OutsetDouble，双实线凸起边框
OutsetPartial，一条带有凸起部分的单线边框

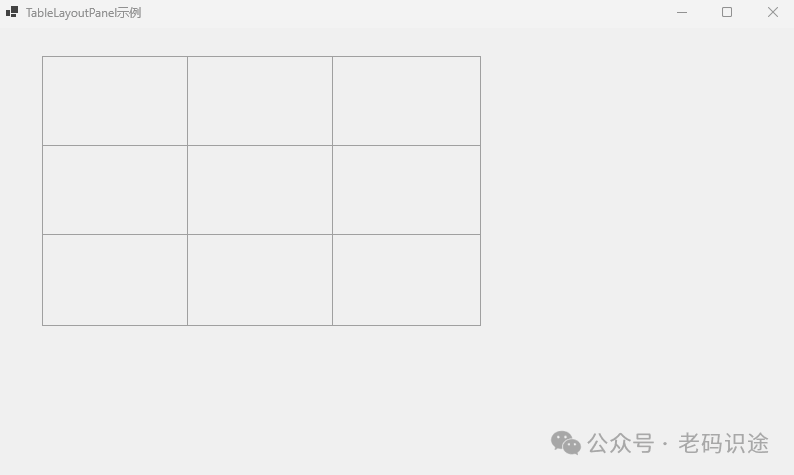

具体边框的不同值之间的效果，可以自行验证，设置为Single的效果如下所示：

通过拖动控件到TableLayoutPanel容器的指定单元格中，即可向容器中添加控件，添加到TableLayoutPanel容器中的控件，自动具有以上几个附加属性：

Row，表示当前控件位于TableLayoutPanel的第几行。
Column，表示当前控件位于TableLayoutPanel的第几列。
RowSpan，表示当前控件在TableLayoutPanel中占几行，如果子控件太大，一行不够，可以修改RowSpan属性，合并行。
ColumnSpan，表示当前控件在TableLayoutPanel中占几列，如果子控件太大，一列不够，可以修改ColumnSpan属性，合并列。

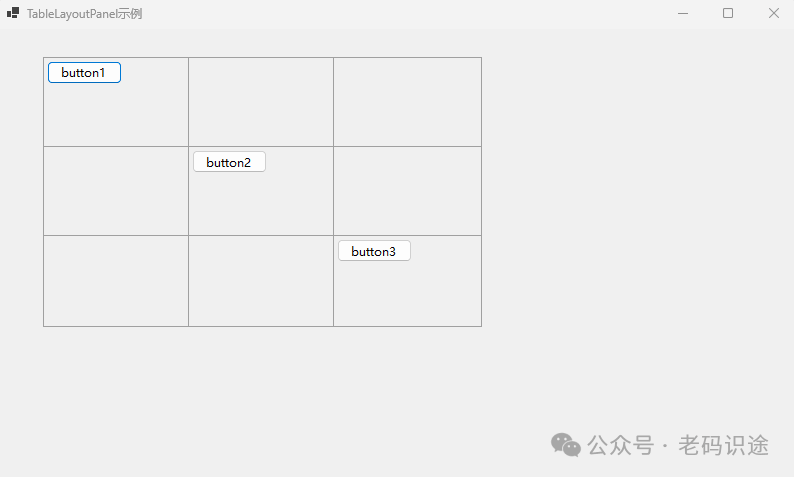

三个按钮分别位于(0,0)，(1,1)，(2,2)位置，效果如下图所示：

关于本系列的其他文章，可参考如下链接：

基于.NET的Windows窗体编程之WinForms入门简介

基于.NET的Windows窗体编程之WinForms控件简介

以上就是《基于.NET的Windows窗体编程之WinForms布局简介》的全部内容，关于更多详细内容，可参考官方文档。希望能够一起学习，共同进步。
